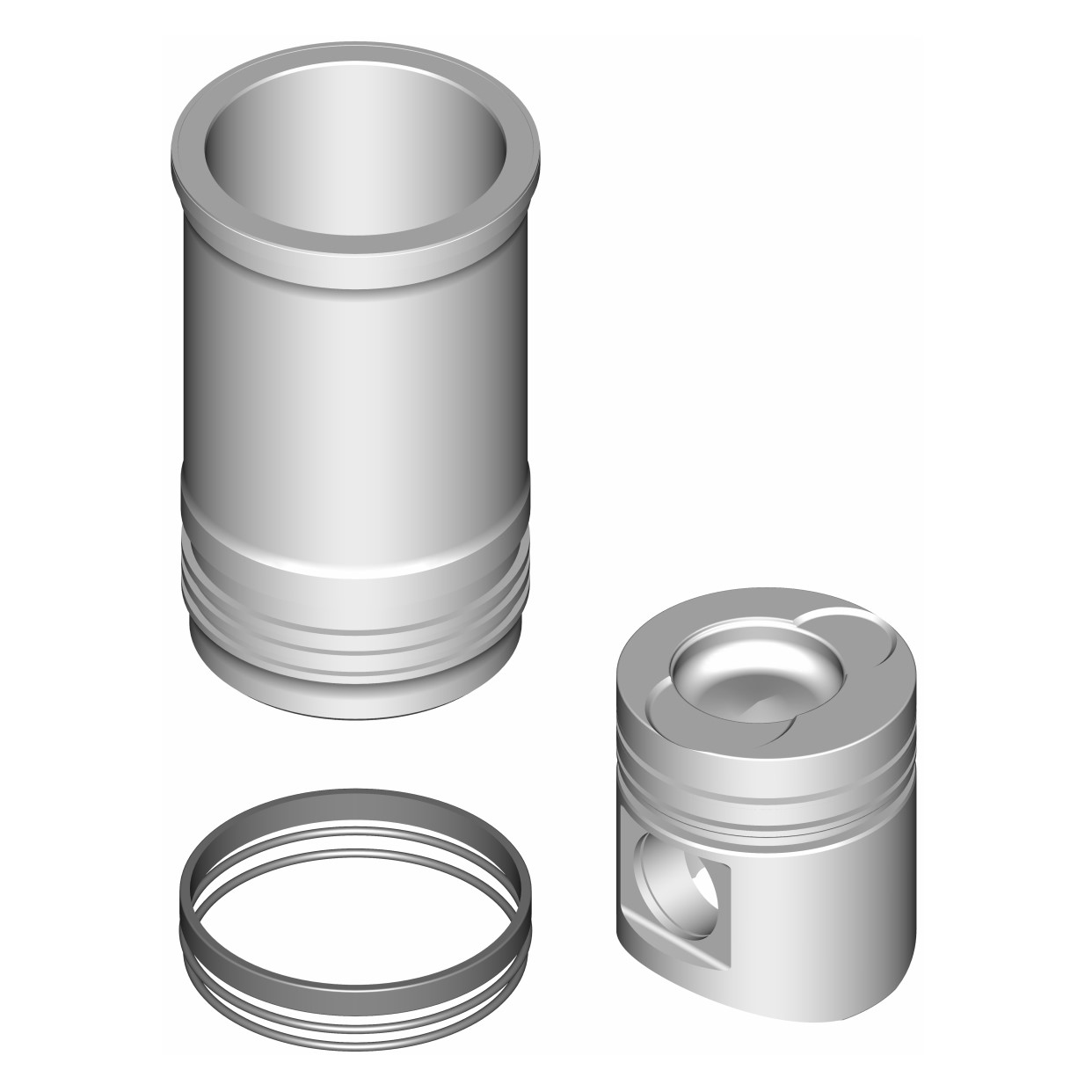

7511.1004008-10 Гильза, поршеньи уплотнительные кольца. Комплект для запасных частей

Для двигателей V6, V8 с наддувом Евро-2 (общая ГБЦ), выпуска до 10.08.2008 г.

236НЕ2, 236БЕ2, 236НД2, 7601.10

238БЕ2, 238ДЕ2, 7511.10, 7512.10, 7513.10

Состав:

1) Поршень 7511.1004015-10 (диаметр под поршневой палец - 52 мм, камера сгорания со смещением, с низким рассекателем, с выточками под клапана, со вставкой из нирезиста под верхнее компрессионное кольцо), без поршневого пальца и стопорных колец, без поршневых колец

2) Гильза 7511.1002021-02 (фосфатированная, длина - 255 мм, расстояние до нижнего посадочного пояса - 24 мм, высота бурта - 9,6 мм, без пояса в средней части)

3) Кольцо уплотнительное нижнее 236-1002023

4) Кольцо уплотнительное 236-1002024-А

5) Кольцо антикавитационное 236-1002040-А

Примечание 1: поршень и гильза из одной размерной группы. В разные цилиндры двигателя допускается установка комплектов гильза-поршень разных размерных групп. Применяется совместно с шатуном 7511.1004045-02 (без масляного канала, со скосами на верхней (поршневой) головке).

Примечание 2: с 1 августа 2012 года на гильзах цилиндров 7511.1002021-01 (-02) и 7511.1002021-10 аннулируется канавка на верхнем посадочном поясе гильзы в связи с применением герметика вместо резинового кольца. Допускается комплектовать один двигатель гильзами обоих исполнений (с канавкой и без канавки). Перед установкой гильзы (при отсутствии на верхнем посадочном пояске канавки под уплотнительное кольцо) в блок цилиндров на середину нижнего торца расточки блока под гильзу цилиндра наносится непрерывный замкнутый валик Ø2-3 мм герметика Loctite 5910 (силиконовый) или Анатерм-505 Д (анаэробный) с помощью монтажного дозатора.

Примечание 3: с 2013 года наряду с гильзой цилиндров 7511.1002021-01 длиной 270 мм (расстояние до нижнего посадочного пояса - 38 мм) применяется гильза цилиндров 7511.1002021-01 (-02) длиной 255 мм (расстояние до нижнего посадочного пояса - 24 мм). При этом взаимозаменяемость гильзы цилиндров 7511.1002021-01 длиной 270 мм и гильзы цилиндров 7511.1002021-01 (-02) длиной 255 мм сохраняется, о чем свидетельствует сохранение обозначения. С 2010 года, как основной вариант, применяется гильза цилиндров 7511.1002021-10 (-11) длиной 255 мм. Гильза цилиндров 7511.1002021-01 (-02) поставляется в запасные части в составе комплектов гильза-поршень 7511.100400х-01 и 7511.100400х-10.
