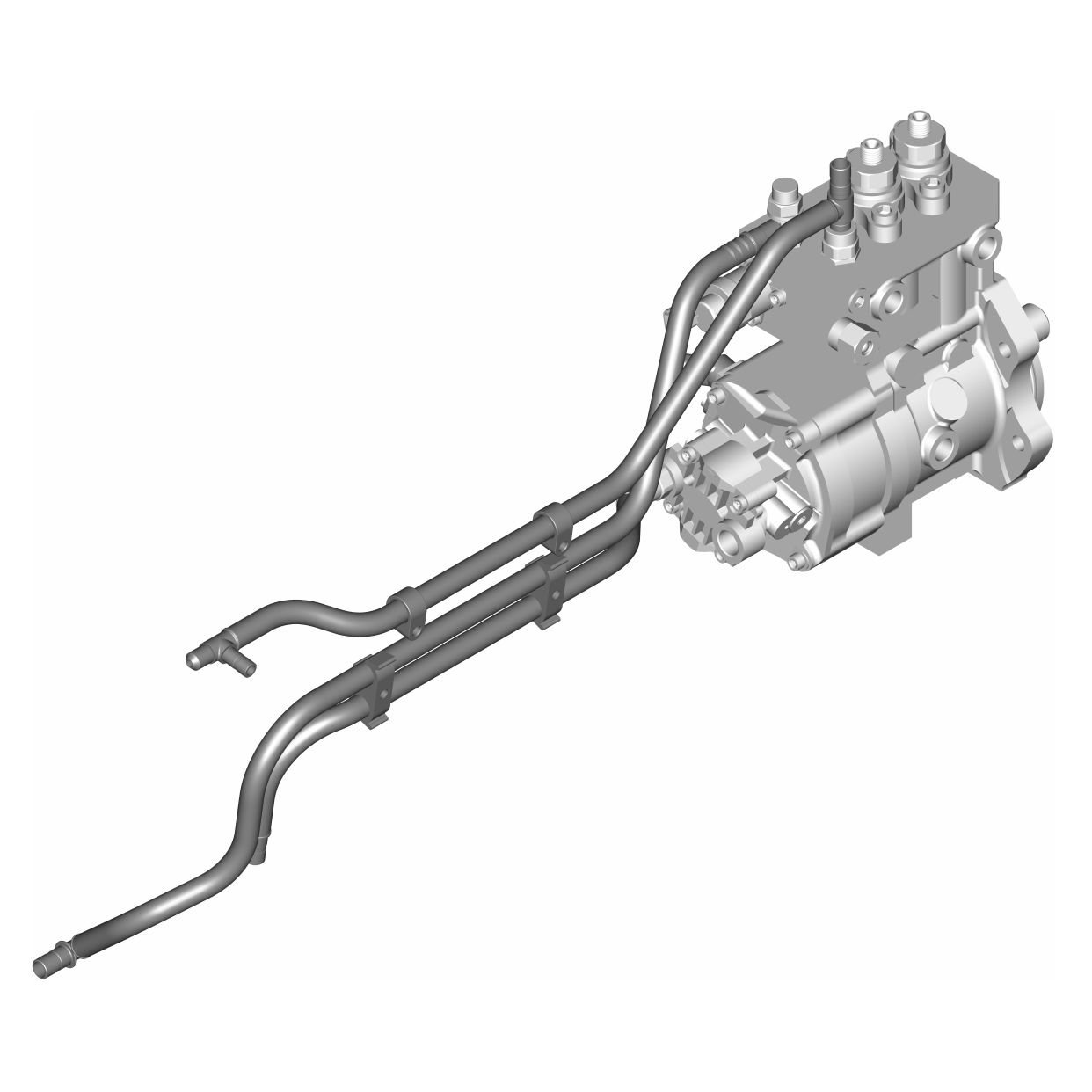

650.3906007 Комплект деталей для замены ТНВД Bosch на ТНВД JTIC (BYC)

Комплект деталей 650.3906007 для замены ТНВД Bosch

Применяемость: двигатели ЯМЗ-650 с ТНВД CP 2-18 650.1111005-10

При замене ТНВД 650.1111005-10 на ТНВД 650.1111005-20 следует заменить трубки топливные.

Состав: полный перечень деталей для замены см. Таблицу 1.

Таблица 1

Инструкция по установке:

Порядок снятия ТНВД изложен в руководстве по ремонту на двигатели ЯМЗ-652 (РР 652.01.01) 1. Перед установкой ТНВД протереть конусную поверхность вала поз. 1 рис. 1 салфеткой. Проверить наличие уплотнительного кольца в канавке маслоподводящего отверстия поз. 2 и кольца на фланце ТНВД поз. 3.

Рис. 1

Смазать кольцо уплотнительное поз. 3 моторным маслом. Установить ТНВД поз. 1 рис. 2 на шпильки торцевого листа, совместив шпонку вала со шпоночным пазом шестерни привода, при этом направляя шестерню на хвостовик.

Внимание! При установке ТНВД убедиться в правильной посадке шпонки в пазу шестерни с помощью эндоскопа или щупа Цифровые одноименные метки на шестерне топливного насоса и на промежуточной шестерне, должны быть совмещены согласно рисунку 3. При совмещении меток шпоночный паз шестерни должен быть в положении 15 час 20 мин, если смотреть со стороны вентилятора.

Рис. 2

Рис. 3

Завернуть на шпильки гайки крепления ТНВД поз. 2 рис. 1 предварительно «от руки» на 2-3 нитки, далее затянуть обеспечив момент затяжки 60±12 Н·м. Порядок затяжки гаек «крест-накрест». Последней подтянуть ту гайку, которую затягивали первой. 2. Установить гайку поз. 1 рис. 4 в отверстие ступицы шестерни и завернуть на вал ТНВД предварительно «от руки» на 2-3 нитки, затянуть гайку окончательно с Мкр от 250 до 300 Н·м.

Рис. 4

3. Установить трубки высокого давления поз. 1 рис. 5 на ТНВД и рампу, предварительно завернув гайки «от руки», окончательно с Мкр от 13,5 до 16,5 Н·м, затем довернуть на угол 60°±5°. При этом момент затяжки должен быть в пределах от 30 до 50 Н·м.

Рис. 5

4. Установить два фитинга 651.1111032 к топливоподкачивающему насосу (ТПН) предварительно «от руки» на 2-3 нитки, окончательно обеспечив момент затяжки Мкр 27±2,7 Н·м. Установить трубку подвода топлива поз. 1 рис. 6 к ТПН и к электронному блоку управления. Вывернуть болт крепления трубки поз. 2 из корпуса ТНВД. Подсобрать трубку подвода топлива от фильтра к ТНВД поз. 2 с серьгой 651.1104205. Установить трубку поз. 2 к ТНВД, ввернув болт крепления трубки «от руки» через уплотнительные шайбы поз. 3, далее установить трубку через фитинги к ТПН, фильтру предварительно очистки топлива и корпусу датчика температуры и давления топлива. Установить фитинги поз. 8 на ТНВД и на угольник поз. 9 предварительно «от руки» на 2-3 нитки, окончательно обеспечив момент затяжки Мкр 27±2,7 Н·м. 5 Замена ТНВД 650.1111005-10 на ТНВД 650.1111005-20 на двигателях семейства ЯМЗ-650 Установить наконечники трубки поз. 6 в два фитинга поз. 8, в фитинг на рампе поз 7. Завернуть гайку трубки слива топлива на наконечник трубки поз. 6. Закрепить трубки поз. 2 и поз. 6 с помощью скоб поз. 5 к кронштейну трубок, используя гайки поз. 4, предварительно «от руки», окончательно Мкр от 3,5 до 7,5 Н·м. Наконечники трубопроводов устанавливать в фитинги «до щелчка».

Рис. 6

5. Установить крышку маслоотделителя поз. 1 рис. 7 с кольцом уплотнительным поз. 2 на шпильки, завернуть три гайки поз. 3, предварительно «от руки», окончательно обеспечив момент затяжки Мкр 20±4 Н·м Трубку отвода газов закрепить к передней крышке с помощью хомута поз. 5 используя болт поз. 6. Момент затяжки болта Мкр 27±4 Н·м.

Рис. 7
