536.1111006-20 Комплект ТНВД с инструкцией. Для запасных частей

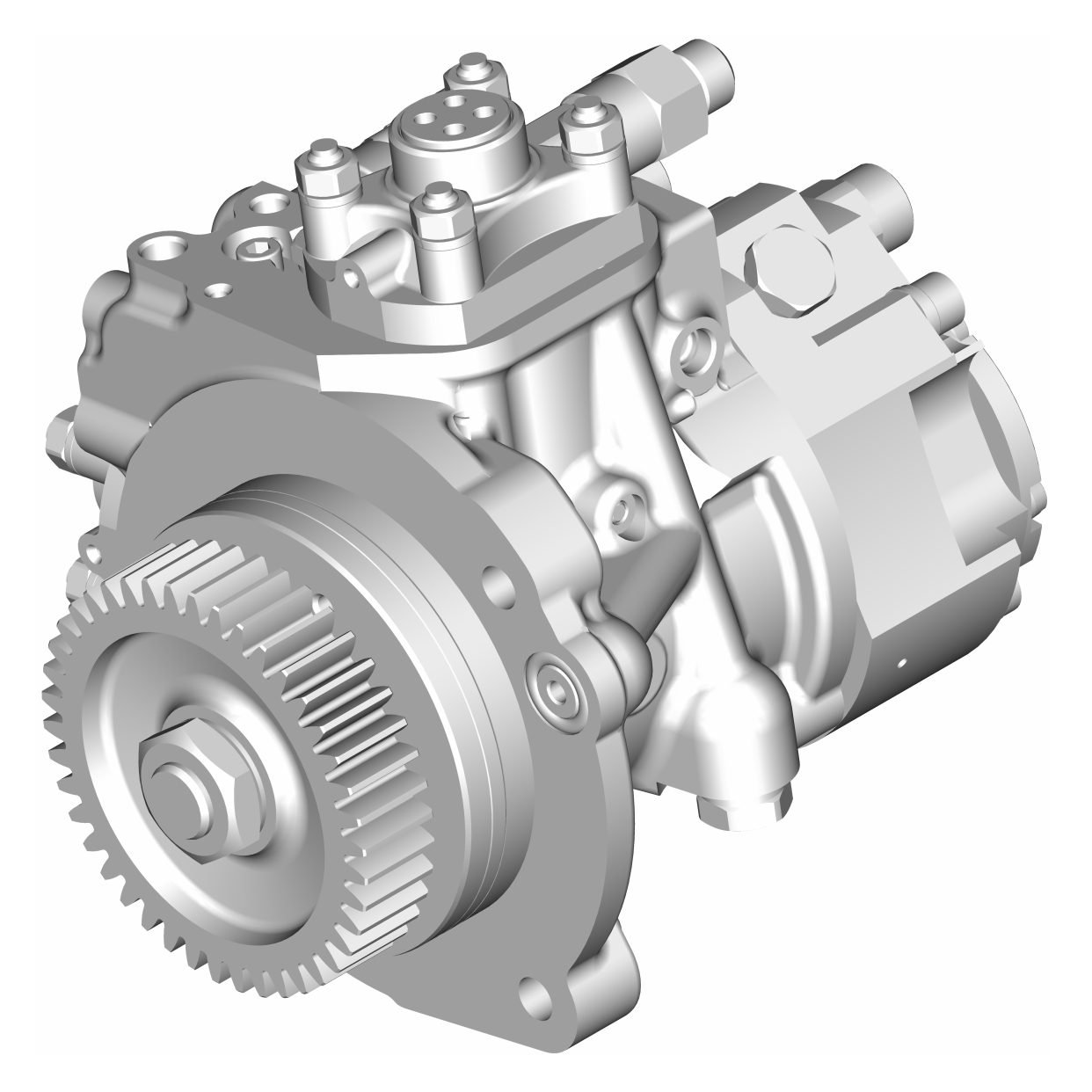

ТНВД в сборе с шестерней 536.1111006-20 (обозначение на табличке на ТНВД 53-70) с инструкцией

Обозначение ЯЗДА: 53.1111005-70

Примечание: с целью предотвращения преждевременных отказов топливных насосов высокого давления мод. 53 и 531 на двигателях семейства ЯМЗ-530 в эксплуатации, перед установкой нового ТНВД на двигатель, необходимо заправить топливный насос высокого давления маслом. Перед установкой топливного насоса на двигатель обеспечить требования чистоты. Не допускается попадание частиц во внутренние полости насоса. Для заправки насоса маслом использовать масло применяемое в двигателе или API CG-4/SJ SAE 15W-40, API CI-4/SL SAE 15W-40. Установить насос топливный высокого давления в вертикальное положение, как показано на рисунке 1. Произвести заправку насоса топливного высокого давления маслом в количестве не менее 0,23 л. Заправку производить в отверстие для подвода масла. Подтверждением правильности заправки насоса маслом будет вытекание масла из отверстия отвода масла.

Инструкция по установке:

Перед установкой ТНВД поз. 1 рис. 1 в корпус шестерен поз. 3, уплотнительное кольцо поз. 2 смазать консистентной смазкой типа ЦИАТИМ-221 ГОСТ 9433-202. Установить ТНВД в расточку корпуса шестерен. Затяжку болтов поз. 4 производить с Мкр от 45 до 50 Н·м.

Рис. 1

ТНВД 536.1111006-20 Рис. 2 поз. 2, наживить гайки трубки высокого давления поз. 1 на ТНВД и рампу предварительно «от руки». Окончательно затянуть гайки трубки высокого давления – Мкр от 30 до 35 Н·м.

Рис. 2 Двигатель ЯМЗ-536

Установить трубку подвода топлива к ТНВД. Установить трубку дренажную на ТНВД, подсоединить к штуцеру на ГБЦ и штуцеру на рампе. Закрепить трубку слива топлива с двигателя и трубку подвода топлива к двигателю с помощью хомутов к кляммеру используя болт с гайкой.

Установить трубку подвода топлива к ТНВД и трубку подвода топлива к фильтру в фитинги на ТНВД и ФТОТ.
