5340.1213015-60 Заслонка отработавших газов

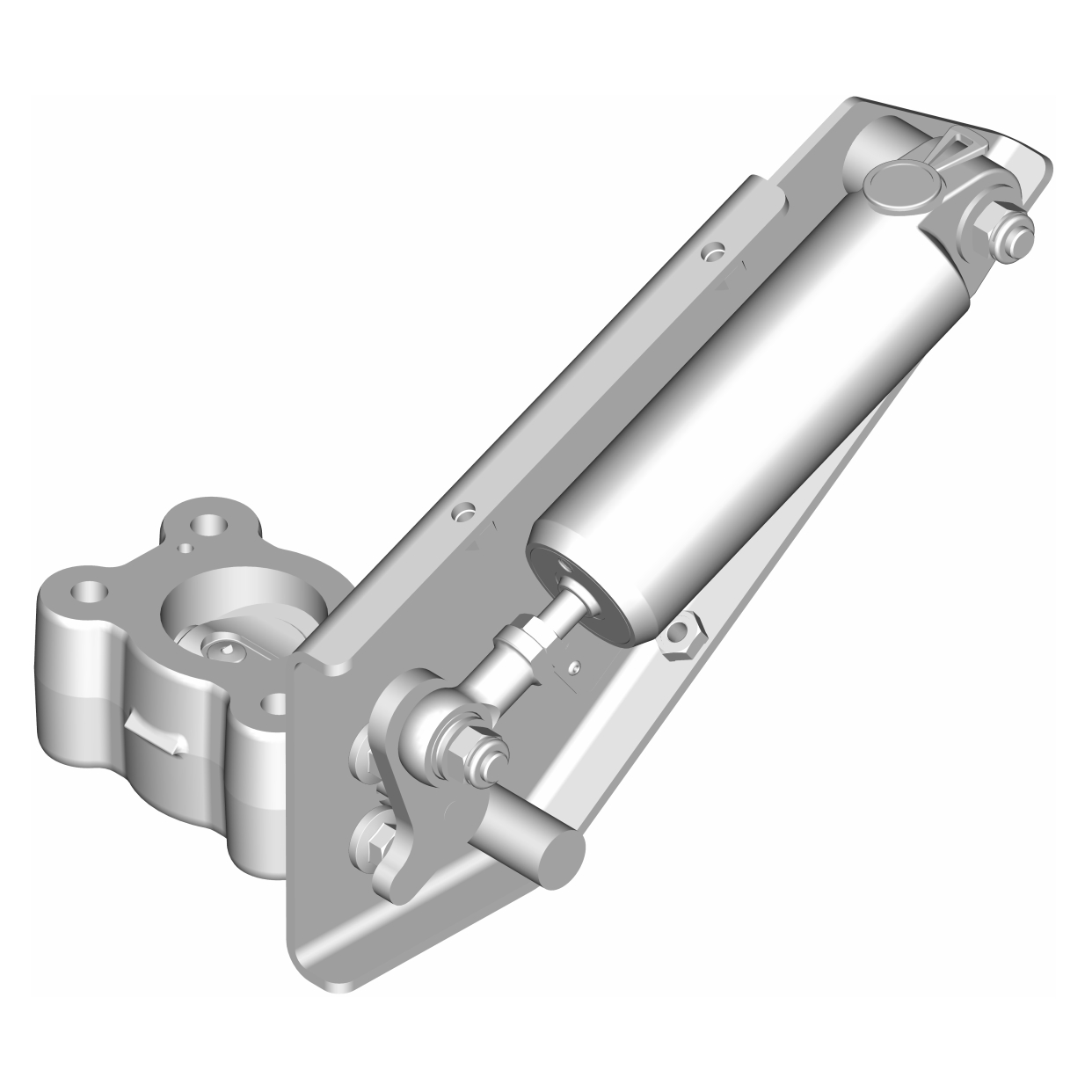

Заслонка отработавших газов 5340.1213015-60

Информация:

С февраля 2022 года дизельные двигатели семейства ЯМЗ-534… Евро-5 с системой рециркуляции отработавших газов (ОГ) интегрированного типа, взамен заслонки ОГ 5340.1213015-30 (рис. 1) комплектуются заслонкой ОГ 5340.1213015-60 (без датчика положения)(рис. 2). При этом изменился радиатор ОГ, взамен радиатора ОГ 53443.1213010-10 (рис. 3) применяется радиатор ОГ 53443.1213010-30 (рис. 4) (изменена задняя крышка) и изменилось программное обеспечение в электронном блоке управления.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Конструктивные особенности двигателей с заслонкой ОГ 5340.1213015-60 (без датчика положения):

1. Разъем на заслонку ОГ на жгуте двигателя изолирован.

2. Радиатор ОГ 53443.1213010-30 с крышкой радиатора ОГ 53443.1213016 уникальной конфигурации. Для идентификации крышки выполнена маркировка в виде выборки радиусом 10 мм на фрезерованной поверхности, см. рис. 5. В крышке задней в отверстии под отработавших газов установлена шайба регулировочная (рис. 6 поз. 2) с отверстием диаметром 12 мм.

Рис. 5

Рис. 6

3. Методика по переоборудованию системы рециркуляции ОГ под заслонку 5340.1213015-60 (без датчика положения) и перечень программ для перепрограммированию ЭБУ в методике технической службы ПАО "Автодизель" (ЯМЗ).

ВНИМАНИЕ! Заслонка ОГ с датчиком и заслонка ОГ без датчика могут работать каждая со своим соответствующим программным обеспечением. Заслонка ОГ с датчиком и заслонка ОГ без датчика взаимозаменяемые, при условии замены задней крышки на соответствующую и перепрограммированием ЭБУ на соответствующую программу.
